Boîtes d'emballage industrielles
Boîtes d'emballage industrielles : solutions-de carton ondulé robuste pour les chaînes d'approvisionnement B2B mondiales
Les boîtes d'emballage industrielles sont des conteneurs en carton ondulé à usage intensif-utilisés pour emballer des machines, des composants industriels, des pièces automobiles et d'autres produits qui nécessitent un support structurel plus important que les cartons d'expédition standard. Pour les acheteurs B2B, les principaux facteurs de sélection sont le poids du produit, ses dimensions, la répartition de la charge, les conditions d'empilage, le mode de transport, l'exposition à l'humidité, la protection interne et la configuration des palettes.
Les emballages industriels doivent être spécifiés en fonction des conditions réelles de chargement et de logistique plutôt que par le seul matériau du carton. L'ECT, la résistance à l'éclatement, le BCT, la construction des cannelures, les supports internes et la conception de la fermeture doivent être évalués ensemble lors de l'emballage de composants lourds ou irréguliers.
Guide de spécification rapide
|
Facteur de sélection |
Options/considérations typiques |
|
Construction de boîtes |
Simple-paroi, double-paroi, triple-paroi ondulée |
|
Structure de la flûte |
E, B, C, BC, EB, ABC et autres combinaisons spécifiques au projet- |
|
Contenu typique |
Machines, pièces automobiles, composants industriels, équipements électriques |
|
Protection interne |
Séparateurs, coussinets,-inserts découpés, structures en nid d'abeille, rembourrage |
|
Évaluation de la force |
ECT, résistance à l'éclatement, BCT, compression et tests spécifiques au projet- |
|
Logistique |
Transport palettisé, empilement en entrepôt, expédition nationale ou internationale |
Gamme de boîtes d'emballage industriel
Boîtes d'emballage de machines
Utilisé pour les machines, moteurs, boîtes de vitesses, pompes et autres ensembles mécaniques. La structure doit être sélectionnée en fonction du poids de l'équipement, du centre de gravité, de la méthode de levage ou de manutention et du support interne requis.

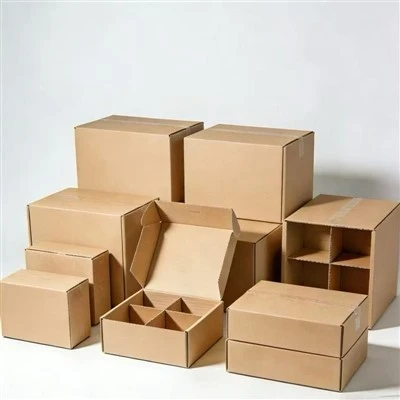

Boîtes d'emballage de pièces automobiles
Convient aux composants tels que les pièces usinées, les composants de freins, les composants de suspension et autres pièces automobiles industrielles. Les dimensions des boîtes peuvent être développées en fonction de la géométrie des composants, de l'empreinte de la palette, de la disposition d'empilage et des exigences de manutention.
Boîtes d'emballage de pièces industrielles
Utilisé pour les vannes, raccords, fixations, composants électriques, pièces hydrauliques et produits similaires. Les séparateurs, tampons ou cloisons internes peuvent séparer les composants individuels et réduire les mouvements pendant le transport.
Grandes boîtes d'emballage industriel
Conteneurs en carton ondulé grand-format pour équipements et composants volumineux. Lorsque les conditions de chargement et de manutention le permettent, la construction en carton ondulé peut être considérée comme une alternative aux emballages extérieurs en bois conventionnels.
Boîtes d'emballage industrielles de protection
Utilisé lorsque le produit emballé nécessite une séparation ou un rembourrage supplémentaire. Des structures internes ondulées, des cloisons, du carton nid d'abeille, des fibres moulées ou d'autres matériaux de rembourrage appropriés peuvent être incorporés en fonction de la forme et de la sensibilité du produit.
Exporter des boîtes d'emballage industriel
Spécifié pour la distribution internationale où les distances de transport plus longues, l'empilage des palettes, la manutention et les changements de température ou d'humidité doivent être pris en compte. Le choix des panneaux et la protection contre l’humidité doivent être adaptés à l’environnement d’expédition réel.
Structure du conseil d’administration et sélection des forces
La structure ondulée affecte la résistance à la compression, la résistance à la perforation, l’amortissement et la rigidité globale de la boîte.
|
Structure |
Considération d'utilisation typique |
|
Mi-Flûte |
Emballage compact, composants plus petits et applications nécessitant une surface relativement lisse |
|
Si-Flûte |
Emballage industriel général nécessitant une épaisseur et un rembourrage supplémentaires |
|
C-Flûte |
Applications nécessitant une épaisseur de panneau et un rembourrage plus importants |
|
MI-Flûte |
Produits plus petits et denses nécessitant une structure à double paroi-relativement compacte |
|
BC-Flûte |
Emballages lourds-exigeant une plus grande épaisseur structurelle et une plus grande résistance à l'empilage |
|
ABC-Flûte |
Emballages volumineux ou lourds-pour lesquels une rigidité et une capacité de charge-plus élevées sont requises |
Les valeurs d’épaisseur et de résistance des cannelures peuvent varier en fonction des qualités de papier et de la construction ondulée utilisée. Par conséquent, la désignation d’une flûte ne doit pas être considérée comme une charge nominale fixe.
Paramètres de force clés
Le test d'écrasement des bords (ECT) mesure la résistance du carton ondulé à la compression sur les bords et est couramment utilisé pour évaluer les performances d'empilage.
La résistance à l'éclatement mesure la résistance du carton ondulé à la rupture sous pression. Cela peut être pertinent lorsque la crevaison et la manipulation brutale constituent des problèmes majeurs.
La résistance à la compression de la boîte (BCT) évalue la -capacité portante de la boîte terminée sous compression. Le BCT requis dépend des dimensions de la boîte, de la hauteur d'empilage, du poids du produit, de la durée de stockage, de la configuration des palettes et des exigences de sécurité.
Pour les emballages industriels lourds, la qualité du carton requise doit être déterminée à partir des conditions réelles du produit et de la distribution plutôt que de sélectionner une valeur nominale d'ECT ou d'éclatement de manière isolée.
Les produits lourds ou irréguliers peuvent créer des charges concentrées que la construction en carton standard ne peut pas répartir correctement. L’emballage interne doit donc être considéré avec le carton extérieur.
Les configurations possibles incluent :
• Inserts découpés en carton ondulé-
• Diviseurs et cloisons internes
• Coussinets ondulés
• Carton nid d'abeille
• Inserts en fibre moulée
• Protection des coins
• Renfort de base
• Structures de rembourrage ou de rétention
• Protection contre l'humidité ou la corrosion si nécessaire
Pour les composants métalliques présentant des arêtes vives, les points de contact doivent être isolés pour réduire les perforations et les dommages à la surface. Les produits lourds doivent également être soutenus par la base plutôt que de reposer uniquement sur les parois latérales du carton.
Emballage pour machines et pièces industrielles
La conception des emballages industriels doit prendre en compte les principaux risques de défaillance associés au produit emballé et à son itinéraire de distribution.
Charge inférieure
Les produits lourds peuvent créer des charges élevées sur les panneaux inférieurs et les joints. Des constructions de fond renforcées, des coussinets supplémentaires ou des conceptions structurelles appropriées peuvent être nécessaires.
01
Charges concentrées
Les pièces moulées, les pièces usinées, les moteurs, les vannes et autres composants peuvent avoir de petites zones de contact qui créent une pression concentrée. Les supports internes peuvent répartir la charge sur une plus grande surface.
02
Arêtes vives
Les bords et coins métalliques peuvent percer les murs ondulés lors des vibrations ou de la manipulation. Les coussinets de protection, les cloisons et le renforcement des bords peuvent réduire le contact direct.
03
Mouvement pendant le transport
Un mouvement interne peut provoquer des chocs répétés entre le produit et l'emballage. La structure interne doit limiter les mouvements inutiles tout en permettant un chargement et un déchargement pratiques.
04
Risque de corrosion
L'acier nu, la fonte et d'autres composants sensibles à la corrosion-peuvent nécessiter une protection supplémentaire contre l'humidité ou la corrosion lors d'un transport prolongé ou humide. Des matériaux VCI ou des emballages barrières peuvent être envisagés, le cas échéant, en fonction du produit et des conditions d'expédition.
05
Pour les expéditions internationales, les dimensions des cartons doivent être prises en compte ainsi que l'encombrement de la palette sélectionnée et la disposition de chargement du conteneur-.
Les facteurs importants comprennent :
• Dimensions des palettes
• Empreinte et orientation de la boîte
• Surplomb ou sous-plomb
• Hauteur d'empilage maximale
• Poids du produit et de la boîte
• Accès par chariot élévateur ou-cric à palettes
• Disposition de chargement des conteneurs
• Durée de transit prévue
• Exposition à l'humidité et à la condensation
Pour les emballages d'exportation, des panneaux, des revêtements, des doublures ou des matériaux de barrière supplémentaires résistants à l'humidité peuvent être envisagés lorsque l'environnement d'expédition l'exige. La protection appropriée contre l'humidité doit être déterminée à partir des conditions réelles de transit et de stockage plutôt que d'appliquer une spécification unique à chaque carton d'exportation.
Les boîtes d'emballage industrielles peuvent être spécifiées en fonction des dimensions et des exigences de manipulation du produit emballé.
Les options structurelles courantes comprennent :
Longueur, largeur et hauteur personnalisées
Construction inférieure-à chevauchement complet
Coins et bords renforcés
Trous pour les mains
Ouvertures d'aération
Diviseurs internes
Inserts-découpés
Onglets de verrouillage
Fermetures spéciales
Empreintes compatibles avec des palettes personnalisées-
Pour les machines irrégulières ou les composants industriels, un dessin existant, un échantillon de produit, une photographie ou des spécifications dimensionnelles peuvent aider à déterminer la structure interne et externe requise.
Les boîtes industrielles peuvent nécessiter une impression fonctionnelle plutôt que des graphiques-orientés vers la vente au détail. Selon les spécifications, l'impression peut inclure :
• Numéros de produit ou de pièce
• Codes-barres
• Informations sur le lot ou la série
• Manipulation des symboles
• Flèches d'orientation
• « Garder au sec » ou autres instructions de manipulation
• Marques d'expédition
• Identification du client
L’impression flexographique est couramment utilisée pour l’impression directe sur carton ondulé. Le nombre de couleurs, la zone d'impression, la résolution et les exigences en matière d'illustration doivent être confirmés en fonction de la construction de la boîte et de la quantité commandée.
Qualité et contrôle
L’inspection doit suivre les spécifications d’emballage et le dessin structurel approuvés. Selon le projet, les contrôles pertinents peuvent inclure :
• Construction de qualité planche et flûte
• Épaisseur et grammage des panneaux
• Dimensions hors tout
• Précision-de la découpe et du rainage
• Intégrité des joints et des fermetures
• Position d'impression et conformité des illustrations
• ECT ou résistance à l'éclatement si spécifié
• Test de compression de la boîte lorsque spécifié
• Aspect fini
• État d'emballage
Pour les emballages lourds-d'exportation, des tests de compression ou de distribution peuvent être spécifiés lorsque l'acheteur a défini des exigences en matière d'empilage, de chute, de vibration ou de transport. Les méthodes de test et les critères d’acceptation doivent être convenus avant la production.
Pour une sélection de produits et un devis précis, fournissez :
• Dimensions du produit : longueur × largeur × hauteur
• Poids unitaire : y compris la configuration emballée la plus lourde, le cas échéant.
• Forme du produit : régulière, irrégulière,-à bords tranchants, fragile ou-sensible aux vibrations.
• Quantité par boîte : Nombre d'unités ou de composants
• Charge totale de la boîte : poids du produit plus emballage interne correspondant.
• Spécifications des palettes : empreinte de palette requise et disposition d'empilage
• Mode de transport : camion, fret maritime, fret aérien ou transport multimodal
• Conditions de stockage : hauteur d'empilage prévue, durée de stockage, humidité et exposition à la température.
• Protection interne : exigences en matière de séparations, d'inserts, de rembourrage ou de protection contre la corrosion.
• Exigences d'impression : papier kraft ordinaire, marques de manipulation, codes-barres ou graphiques personnalisés
• Quantité et destination de la commande
Un échantillon d'emballage existant, un dessin CAO, une photographie du produit, une ligne de découpe ou un diagramme de chargement de palette- peuvent vous aider à définir la structure de la boîte requise.
Foire aux questions
Demander un devis pour boîtes d'emballage industriel
Fournissez les dimensions du produit, le poids unitaire, la quantité par boîte, les exigences en matière de palettes, le mode de transport, les conditions d'empilage, les exigences de protection interne et la quantité commandée. Un dessin de produit, une photographie, un échantillon d'emballage existant ou une ligne de découpe peuvent également aider à déterminer la structure et le devis de la boîte industrielle appropriés.
